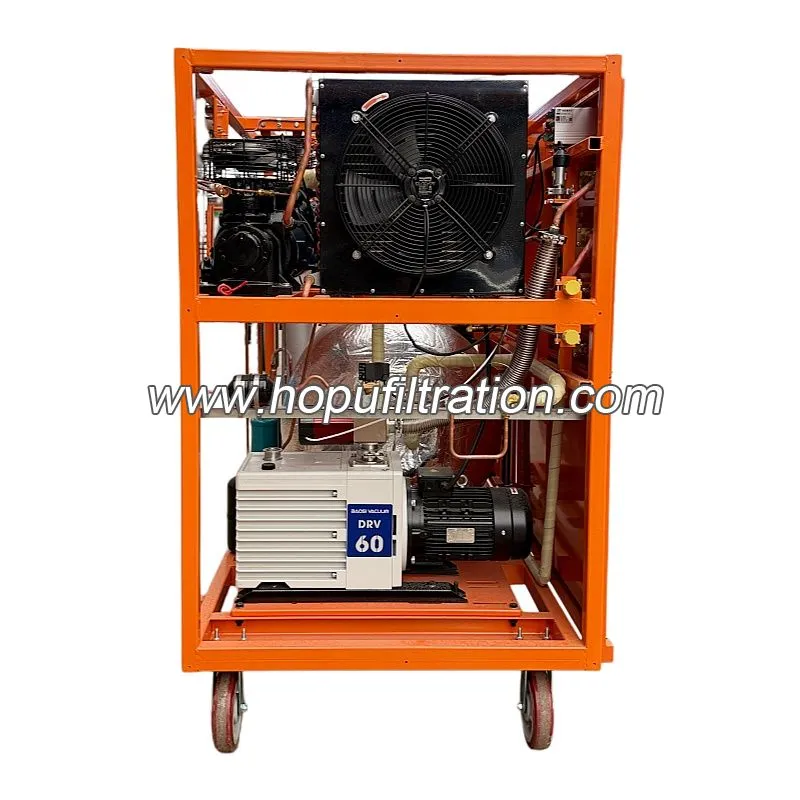

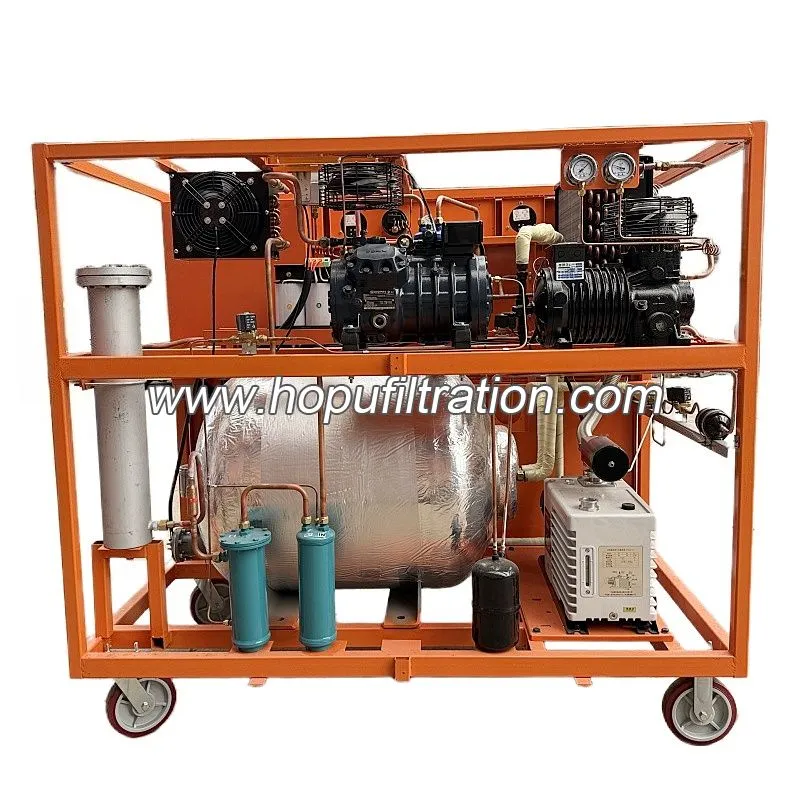

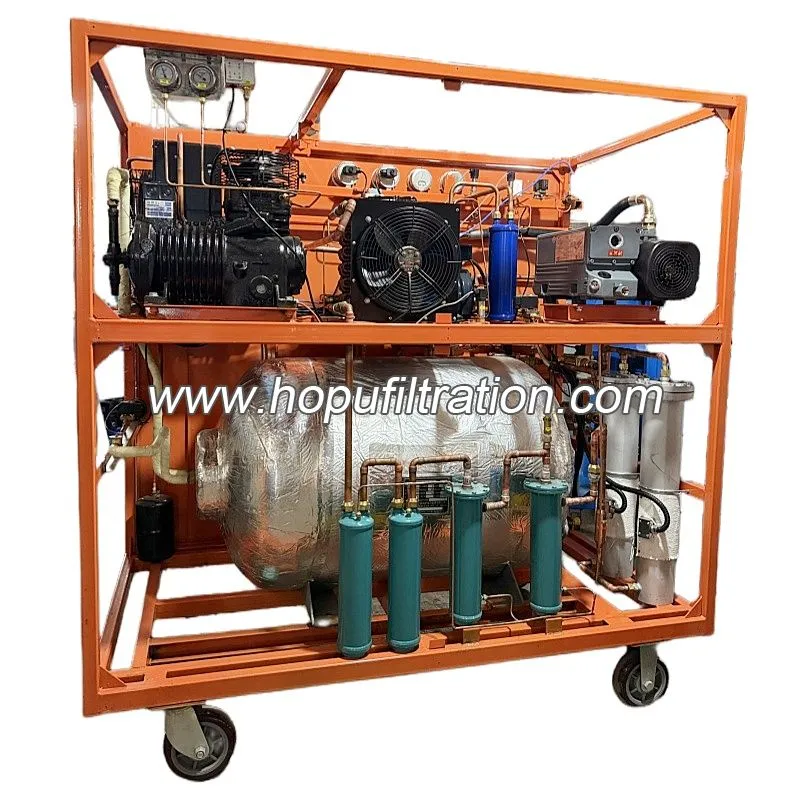

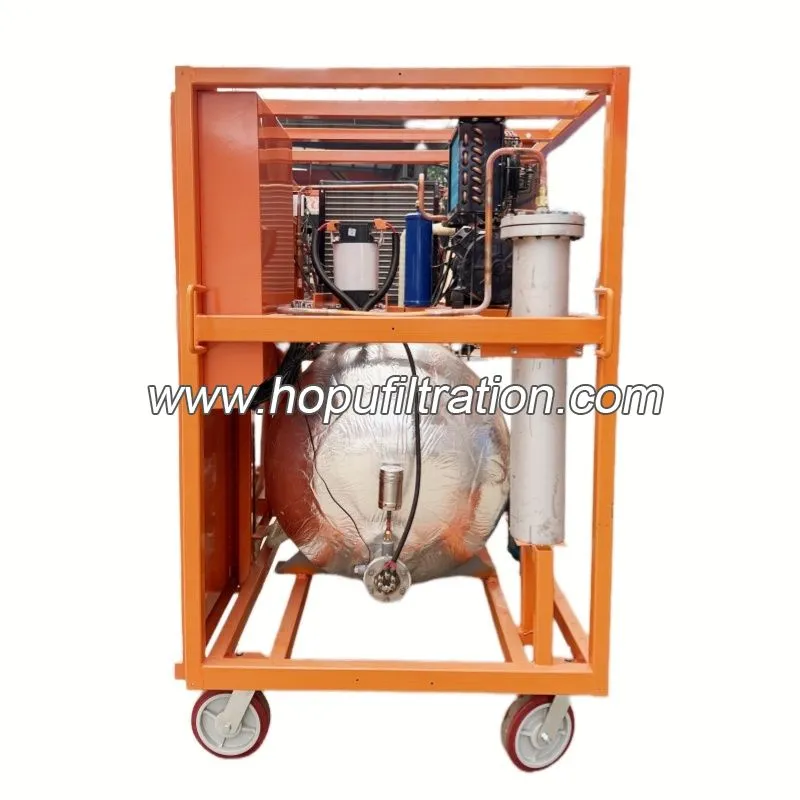

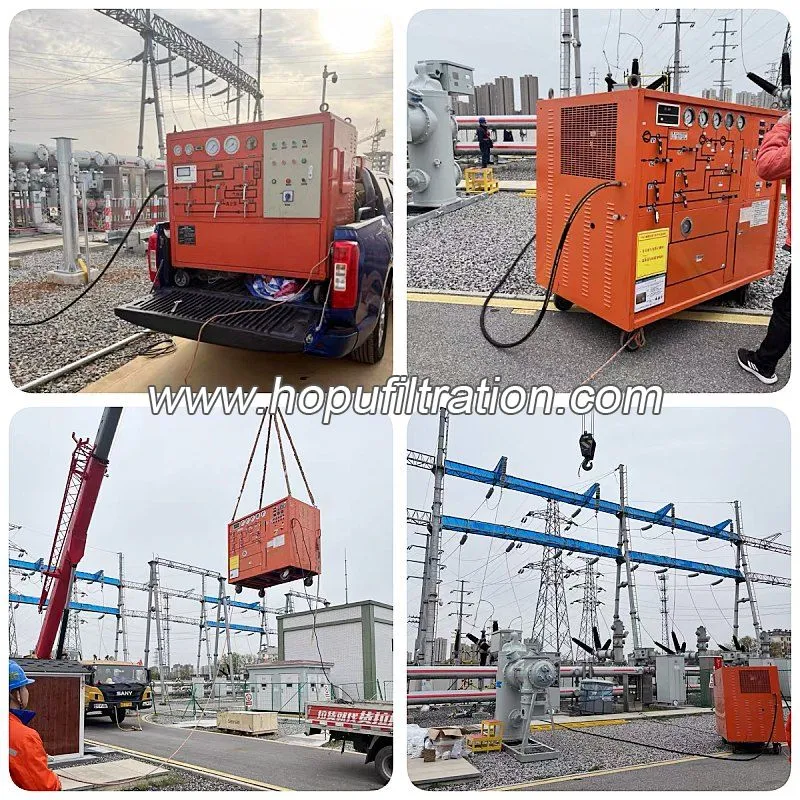

Unit Pemulihan Gas, Pemurnian & Pengisian Semula GRT SF6 digunakan utama untuk pembuatan, pemasangan dan penyelenggaraan peralatan elektrik SF6, seperti pemutus litar, GIS(gear penebat gas), transformer voltan tinggi, talian penghantaran voltan tinggi, pencawang, dan lain-lain. Ia terdiri daripada sistem vakum, sistem mampatan, sistem penulenan, sistem storan dan sistem pemeluwapan.
● HOPU Mengguna pakai prinsip reka bentuk pencairan kriogenik mengurangkan tekanan kerja sistem dan meningkatkan kecekapan kitar semula.
● Dilengkapi dengan penapis kering yang menjana semula sendiri, kandungan lembapan selepas satu pemulihan adalah kurang daripada 40PPM (nisbah volum).
● Mampu mencairkan gas SF6 dan menyuntiknya ke dalam silinder keluli.
● Carta alir dilukis pada panel pengendalian, menjadikannya mudah dan jelas untuk dikendalikan.
● Sistem elektrik dilengkapi dengan peranti perlindungan jujukan fasa, dan jujukan fasa bekalan kuasa tiga fasa boleh dilaraskan terus melalui suis manual. Sistem elektrik juga mempunyai fungsi perlindungan kehilangan fasa, yang boleh menghalang operasi terbalik pam vakum dengan berkesan dan operasi kehilangan fasa semua hos.
● Ia menggunakan reka bentuk penyejukan udara dan mudah alih, dan boleh digunakan tanpa sumber air.
Ciri-ciri:
1. Penggunaan prinsip dan teknologi canggih syarikat asing, reka bentuk canggih, struktur berfungsi dan munasabah, operasi mudah dan jelas.
2. Mengguna pakai pemampat separuh tertutup Amerika Syarikat yang diimport, prestasi stabil dan hayat perkhidmatan dipanjangkan.
3. Sistem vakum menggunakan pam vakum ram Jerman, kelajuan mengepam vakum yang cepat.
4. Mesin Pemulihan, Pemurnian dan Pengisian Gas SF6 menggunakan penapis Neil USA dengan pemanasan elektrik terbina dalam dua peringkat dan penyerapan yang cekap (tanpa penggantian penjerap yang kerap), meningkatkan kualiti gas SF6 dengan ketara
5. Instrumen dan injap khas SF6 yang dipatenkan terkini, injap bola instrumen yang lebih dipercayai.
Sistem perlindungan yang saling berkunci boleh mengelakkan beban lampau, lebihan voltan, kebocoran elektrik dan mengelakkan sebarang kerosakan pada peralatan akibat ralat operasi atau kegagalan kuasa.
6. Mesin Pemulihan Gas SF6 menggunakan penyejuk udara, boleh digunakan tanpa keadaan air luaran.
Spesifikasi Teknikal:
1. Jenis: Jenis troli mudah alih
2. Bekalan Kuasa: 208V/220V/380V/400V/415V/480V/575V (+/-10%), 50/60Hz, 3Fasa
3. Suhu ambien: -10 ℃ hingga 40 ℃
4. Vakum muktamad ≤ 10 Pa (keperluan khas boleh ≤ 5Pa)
5. Kelajuan mengepam vakum: 14 hingga 200 m ³ / j (model berbeza dengan kelajuan berbeza)
6. Pengisian gas: tekanan awal
tekanan akhir ≤ 0.8M Pa
Kelajuan mengembung > 6m³ / j
7. Pemulihan gas: tekanan awal ≤ 0.8M Pa
tekanan akhir: standard≤0.05MP atau lebih tinggi ≤10 × 133Pa
kelajuan pemulihan ≥12m ³ / h (model berbeza dengan kelajuan berbeza)
kadar pemulihan: 99.5%
8. Tekanan storan maksimum 4.0M Pa
9. Kadar Kebocoran Tahunan
10. Kapasiti tangki simpanan: 100-500 kg (model berbeza dengan kapasiti berbeza)
11. Jenis penyimpanan: cecair
12. Bunyi ≤ 75dB tahap tekanan bunyi
13. Operasi tanpa masalah berterusan> 1000 jam, operasi bebas masalah kumulatif> 5000 jam
Spesifikasi Model:
| Model |
Kapasiti simpanan tangki (Disesuaikan) |
Kelajuan pemulihan (kapasiti pemampat) (Disesuaikan) |
Kelajuan mengepam vakum (Disesuaikan) |
| GRT-30 |
30kg (30 liter) |
7 m3/j |
20 m3/j |
| GRT-50 |
50kg (50 liter) |
7 m3/j |
40 m3/j |
| GRT-100 |
100kg (100 liter) |
12 m3/j |
60 m3/j |
| GRT-150 |
150kg (150 liter) |
12 m3/j |
60 m3/j |
| GRT-200 |
200kg (200 liter) |
14 m3/j |
100 m3/j |
| GRT-300 |
300kg (300 liter) |
22 m3/j |
200 m3/j |
| taip |
Pencairan tekanan tinggi, mudah alih |
| Suhu Persekitaran Bekerja |
-10℃~45℃ |
| Pemulihan |
Tekanan awal |
0.8 |
| |
Tekanan akhir (Mpa) |
≤0.03 |
| |
Masa untuk memulihkan 1 m³ gas(h/ m³) |
≤0.3 |
| Pengisian |
Tekanan awal(PA)) |
≤133 |
| |
Tekanan akhir (Mpa) |
0~1 (Boleh Laras) |
| |
Masa untuk mengisi 1 m³ gas(h/m³) |
≤0.3 |
| Masa untuk mengepam vakum dari 0.1Mpa hingga 133Pa(h/m³) |
≤0.3 |
| Hadkan vakum (Pa) |
≤10 |
| Meningkatkan nilai dalam 24 jam untuk penyimpanan vakum pada 133PA(PA) |
≤400 |
| Ketulenan gas selepas pemulihan SF6 |
Kandungan air(PPM/V) |
≤60 |
| Kandungan minyak (PMM/W) |
≤10 |
| Tangki simpanan |
Habuk(μm) |
≤1 |
| Kaedah penyimpanan |
Gas cecair |
| Tekanan (Mpa) |
5 |
| Kelantangan (L) |
110; 200; 300 |
| Isipadu cecair(Kg) |
100; 180; 280 |
| Kaedah pencairan |
|
Pemeluwapan tekanan tinggi |
| Kaedah pengewapan |
|
Pemanasan dengan elektrik |
| Penjanaan semula penapis kering |
|
Penjanaan semula pengaktifan pemanasan vakum |
| kuasa |
|
Mengikut keperluan anda |
| Jumlah kuasa (KW) |
|
≤18 |
Pertanyaan anda amat dialu-alukan!!
Sila hubungi untuk butiran lanjut teknikal dan harga terkini
