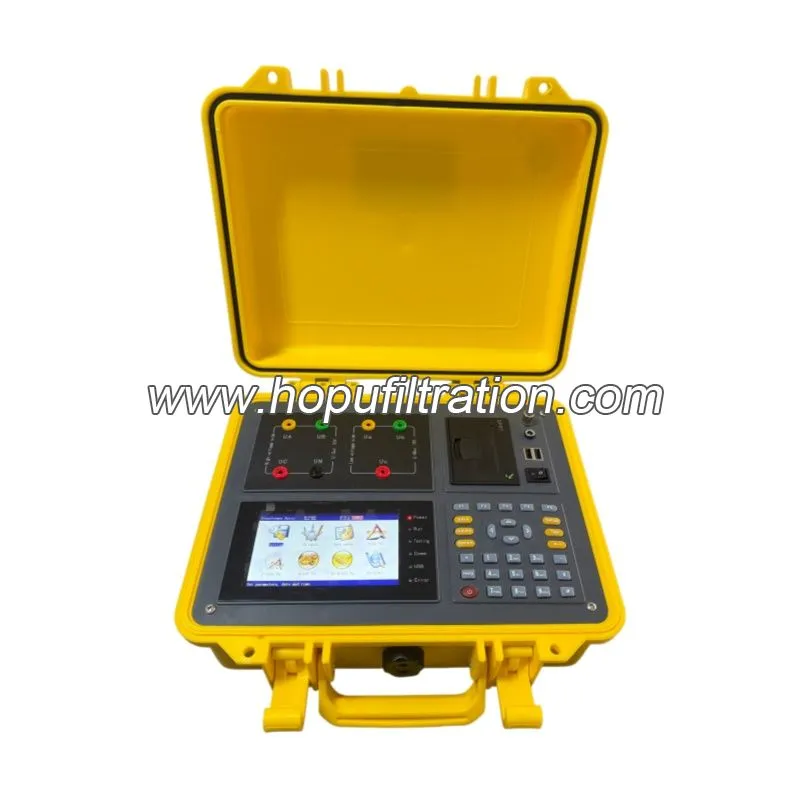

Aplikasi penguji Nisbah Pusingan Transformer:
Penguji Nisbah Giliran Transformer Fasa Tunggal atau Tiga Fasa sesuai untuk mengukur nisbah pembolehubah fasa pengubah kuasa, pengubah penerus anjakan fasa, pengubah Scott, pengubah Scott terbalik, dan lain-lain. Modul kuasa dalaman dalam penguji menjana kuasa tiga fasa atau kuasa dua fasa, yang dikeluarkan ke bahagian voltan tinggi pengubah. Kemudian voltan tinggi dan voltan rendah diambil pada masa yang sama. Akhirnya, kumpulan, nisbah, ralat dan perbezaan fasa dikira.
Ciri-ciri
Skrin sentuh 1.7 inci, menu penuh.
2. Ia menjana kuasa 3 fasa atau kuasa 2 fasa, dan output ke bahagian HV pengubah. Bahagian LV dan bahagian HV adalah pensampelan pada masa yang sama, dan kumpulan, nisbah lilitan, ralat dan ralat fasa dikira akhirnya.
3. Alat keluaran 2 voltan, yang meningkatkan penyesuaian pengubah gred voltan yang berbeza.
4. Untuk pengubah dengan penukar pili, selepas parameter undian ditetapkan, kedudukan penukar paip, nisbah penukar paip kedudukan semasa boleh ditentukan secara automatik apabila mengukur.
5. Kelajuan pantas, masa ujian untuk satu data kumpulan ialah 10s.
6. Bekalan kuasa tiga fasa(120°) atau dua fasa(90°) dengan amplitud yang stabil dan fasa malar.
7. Dengan over-current, over-voltage protection function, over-heat function, reverse connection protection function.
8. Dengan port USB 2pcs, satu untuk dalam talian dan ia boleh dikawal dan diukur oleh PC, data boleh dimuat naik dan disimpan oleh fail EXCEL, satu untuk memasukkan cakera USB untuk menyimpan data.
Spesifikasi
Julat ujian nisbah voltan: 1-10000
Julat ujian kumpulan: 0-11
Ketepatan ujian nisbah voltan
1-500: 0.1% Voltan tinggi
500-2000: 0.2% Voltan tinggi
2000-10000: 0.5% Voltan tinggi
1-100: 0.2% Voltan rendah
100-500: 0.5% Voltan rendah
Resolusi nisbah voltan: 0.0001
Ketepatan sudut: 0.1°
Resolusi sudut: 0.01° l
Ketepatan ukuran semasa: 1% FS+2digit
Input Kuasa: Bateri litium 12V 10Ah
Suhu operasi: -20℃-40℃
Kelembapan relatif: ≤85%, tiada pemeluwapan
